Који су уобичајени узроци прегоревања -релеја у чврстом стању?

Од критичног неуспеха до проактивне превенције

Видети како је солид стате релеј прегорео сигнализира критичан системски квар. То значи непланирани застоји, изгубљену производњу и сигурносне ризике којима је потребна хитна пажња.

Овај водич иде даље од једноставних поправки. Циљ нам је да вам пружимо знање како бисте разумели који су уобичајени узроци прегоревања релеја у чврстом стању-. Што је још важније, показаћемо вам како да спречите да се то понови.

Обезбедићемо корак{0}}по{1}}приступ за дијагностиковање ових грешака. Разумевање основног узрока је једини начин да се створи трајно решење. Главни узроци које ћемо истражити укључују:

Термичко преоптерећење: тихи убица.

Прекомерна струја и ударна струја: Када оптерећење захтева превише.

Пренапон и транзијенти: Невидљиви електрични шиљци.

Нетачна апликација и избор: Неусклађеност између ССР-а и посла.

Разбијањем сваког режима квара, стећи ћете вештине за прелазак са реактивног одржавања на проактивну поузданост система.

Разумевање неуспеха

Шта се дешава унутар ССР-а?

Полупроводнички релеј контролише високо{0}}наизменична или једносмерна оптерећења помоћу нисконапонског{1}}контролног сигнала. За разлику од механичких релеја са покретним деловима, ССР користи енергетске полупроводнике за пребацивање.

Излазни степен садржи компоненте као што су ТРИАЦс за АЦ оптерећења или бацк{0}}то-СЦР-ови за захтевну индустријску употребу. Ове компоненте подносе струју оптерећења.

Током рада, на овим полупроводницима долази до малог пада напона. Када се помножи са струјом оптерећења, ово ствара топлоту. Ова унутрашња топлота је главни изазов у ​​ССР апликацијама и узрокује већину кварова.

Визуелни и електрични знаци

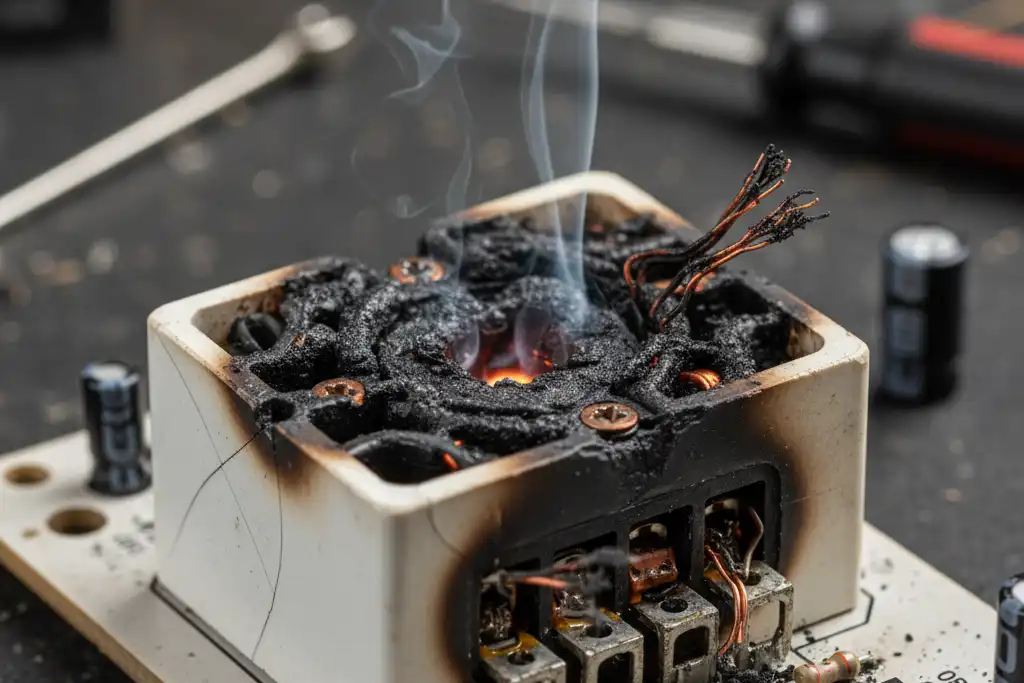

Изгорени{0}}ССР често показује јасна физичка оштећења. Можда ћете видети угљенисано кућиште, видљиве пукотине, истопљену пластику или осетити мирис изгореле електронике.

Електрично, неуспели ССР се обично налази у једном од два стања. Знати које стање помаже у дијагнози.

Примарни кривци

Узрок 1: Термичко преоптерећење

Топлотно преоптерећење је најчешћи и погрешно схваћени узрок квара ССР-а. Сваки ССР генерише топлоту на основу струје коју укључује.

Физика прати Јоуле принципе загревања. Топлотна снага једнака је паду напона на излазним терминалима ССР-а пута струји оптерећења (П=В к И). Типичан ССР може пасти за 1 до 1,6 волти.

За оптерећење од 25 А, ССР мора да распрши 25 до 40 вати топлоте. Без одговарајућег пута за бекство, ова енергија брзо подиже унутрашњу температуру полупроводника за пребацивање.

Расхладни елемент није опционалан-већ је неопходан за термални систем. Обезбеђује велику површину за пренос топлоте са базе ССР на околни ваздух.

Топлотни отпор (Ртх) мери колико је тешко да се топлота креће. Укупна топлотна отпорност комбинује отпор-на-отпор кућишта (унутар ССР),-отпор на-отпор (термички интерфејс) и отпор-на-окружење. Висок укупни Ртх води директно до прегревања.

Већина енергетских полупроводника има максималну температуру споја (Тј мак) око 125 степени. Прекорачење ове границе, чак и на кратко, узрокује тренутну и трајну штету.

Произвођачи обезбеђују криве смањења вредности у подацима. Ови графикони су критични. Они показују максималну струју коју ССР може да поднесе на различитим температурама околине када је монтиран на одређени хладњак. Занемаривање ове криве је уобичајена грешка у дизајну.

Узрок 2: Прекомерна струја и удар

ССР је оцењен за одређену струју. Рад са оптерећењем које конзистентно повлачи више од ове вредности изазива трајну прекомерну струју, што доводи до брзог термичког квара.

Још теже је удар налетне или пренапонске струје. Многа оптерећења накратко повлаче много већу струју при покретању него током нормалног рада.

Да би управљали овим догађајима, ССР-ови имају И²т рејтинг. Ова вредност представља топлотну енергију коју полупроводник може да апсорбује током једног таласа пре него што откаже.

И²т оцена је неопходна за координацију заштите. Правилно одабран брзи-осигурач мора имати вредност И²т „пропуштеног-проласка“ нижу од И²т оцене ССР-а. Ово осигурава да се осигурач отвори пре него што се ССР уништи.

Узрок 3: Пренапон и транзијенти

Примена мрежног напона који премашује максимални напон блокирања ССР-а директно узрокује квар. На пример, коришћење 240ВАЦ ССР-а (обично са вршном оценом од 600В) на линији од 480ВАЦ ће изазвати тренутно уништење.

Чешћи су пролазни догађаји пренапона. Ово су изузетно брзи,-напони велике величине на далеководу.

Пролазни извори укључују ударе грома, пребацивање комуналне мреже и рад других великих индуктивних оптерећења (мотори, трансформатори, соленоиди) на истом електричном систему.

Најчешћи извор у индустријским панелима је „повратни удар“ индуктивног оптерећења. Када ССР искључује струју до мотора или соленоида, колапсирајуће магнетно поље индукује велики повратни-ЕМФ напон. Овај шиљак може лако да премаши напон блокирања ССР-а, пробијајући се кроз спој полупроводника и изазивајући кратак отказ.

Заштитне мере се боре против ових пролазних појава. Унутрашњи или екстерни метални оксидни варистори (МОВ) „прикључују“ напон на безбедним нивоима. За одређена оптерећења, РЦ снуббер коло може такође ограничити брзину промене напона (дв/дт).

Оквир за анализу основних узрока

Када је солид стате релеј изгорео, одуприте се једноставној замени. Систематска анализа корена (РЦА) спречава поновљене кварове.

Корак 1: Обезбедите и прикупите доказе

Безбедност је главни приоритет. Пре инспекције, уверите се да је коло без-напона и да се поштују одговарајуће процедуре за закључавање-излаз/означавање-(ЛОТО).

Документујте као-пронађене услове. Која је температура околине унутар панела? Да ли вентилациони вентилатори раде исправно? Да ли су врата панела блокирана и ограничавају проток ваздуха?

Фотографишите пропали ССР и околину. Обратите пажњу на знакове прегревања на суседним компонентама или ожичењу. Овај контекст је непроцењив.

Корак 2: Испитајте апликацију

Прегледајте дизајн система у односу на спецификације компоненти. Ово је критично унакрсно{1}}испитивање.

Шта је оптерећење? Не погађај. Добијте податке са натписне плочице од мотора, грејача или извора напајања. Обратите пажњу на напон, -ампере пуног оптерећења (ФЛА) и -ампере са закључаним ротором (ЛРА) за моторе.

Шта је контролни сигнал? Измерите улазни напон на контролним терминалима ССР-а. Да ли је стабилан и унутар одређеног опсега (нпр. 4-32ВДЦ)? Бучан или недовољан контролни сигнал може да изазове нестално пребацивање и квар.

Колики је линијски напон? Користите прави{0}}РМС мултиметар да измерите стварни мрежни напон. Да ли је стабилан? Да ли одговара рејтингу ССР-а?

Корак 3: Пост-Мортем

Једноставан тест мултиметара на неуспешном ССР-у може потврдити његов режим квара и дати трагове. Искључите ССР из кола у потпуности.

Да бисте тестирали да ли постоји неуспешан{0}}кратки спој, подесите мултиметар на отпор или континуитет. Измерите преко излазних терминала (Л1 и Т1). Очитавање веома ниског отпора (близу нула ома) указује на неисправан-кратки спој.

Да бисте тестирали неуспешно{0}}отварање, провера отпора није довољна. Боља метода користи батерију од 9 В и лампу ниске{3}}вати. Направите једноставно серијско коло са лампом, извором напајања и излазом ССР-а. Примените исправан контролни напон на улазне терминале. Ако лампа не светли, ССР се вероватно није отворио.

Неисправан{0}}кратки кратки спој често указује на пренапон или велику прекомерну струју. Неуспешно-отварање може да сугерише квар унутрашњег кола за активирање, вероватно због транзијента-на улазној страни или једноставног краја-животног века{5}}.

Контролна листа РЦА дијагностике

Користите ову табелу да бисте водили истрагу од симптома до решења.

Проактивна превенција

Почиње са селекцијом

Поузданост је дизајнирана, а не додаје се касније. Први корак је одабир исправног ССР-а за систем.

Идите даље од само усклађивања напона и струје. Размотрите врсту оптерећења. Користите нулте{2}}укрштајуће ССР за отпорна и капацитивна оптерећења да бисте минимизирали РФИ. Користите ССР са насумичним укључивањем-за високо индуктивна оптерећења или апликације за контролу фазног{5}}угла.

Процена преживљавања пренапона (И²т). Изаберите ССР са И²т оценом који може бити правилно заштићен комерцијално доступним-брзим полупроводничким осигурачима.

Изаберите тачну оцену пренапона (Вп). По правилу, изаберите ССР са напоном блокирања који је најмање двоструко већи од номиналног мрежног напона за руковање уобичајеним транзијентима. За водове од 240 ВАЦ, изаберите ССР са 600 Вп или више. За линије од 480ВАЦ, 1200Вп је минимално.

Најбоље праксе за управљање топлотом

Ефикасно управљање топлотом је и уметност и наука. То је најважнији фактор у дуговечности ССР-а.

За димензионисање хладњака, држите температуру споја ССР-а испод максималне границе. Основна калкулација: Захтевана топлотна отпорност (Ртх)=(Макс. температура споја - Макс. температура околине) / Расипана снага. Користите табеле произвођача и онлајн калкулаторе за тачан избор.

Термални материјал интерфејса (ТИМ) или термална паста нису опциони. То је топлотно проводљиво једињење које испуњава микроскопске ваздушне празнине између ССР базе и хладњака, обезбеђујући ефикасан пренос топлоте.

Апликација је кључна. Нанесите танак, равномеран слој преко ССР базе. Мит „више је боље“ је лажан-превише дебео слој повећава топлотну отпорност.

Правилна монтажа је кључна. Површина за монтажу мора бити чиста, равна и без ивица-. Користите момент кључ да затегнете монтажне завртње према спецификацијама произвођача. Прекомерно{4}}затезање може да искриви базу ССР-а, док недовољно{5}}затезање доводи до лошег термичког контакта.

Обезбедите одговарајућу вентилацију. Ребра хладњака морају имати чисте путеве протока ваздуха, било путем природне конвекције (вертикална оријентација ребара) или принудног ваздуха из вентилатора. Не гомилајте компоненте око хладњака.

Заштита вашег кола

Одбраните свој ССР од електричних претњи правилним спајањем и потискивањем.

Користите прави осигурач. Стандардни прекидачи или осигурачи штите ожичење, а не полупроводнике. Потребни су-брзи полупроводнички осигурачи. Укупни И²т осигурача мора бити мањи од отпорности И²т ССР-а.

Спровести потискивање прелазног напона. Многи ССР-ови имају мале унутрашње МОВ-ове, али за тешка индустријска окружења, већи екстерни МОВ-ови инсталирани директно преко излазних терминала ССР-а пружају супериорну заштиту.

Размотрите снуббер кола. У апликацијама са високим дв/дт (брзо-променљиви напон), као што су контролни трансформатори, РЦ снуббер мреже могу бити потребне широм ССР-а. Ово коло успорава брзину пораста напона, спречавајући поновно{3}}окидање ССР-а или квар.

Учење са терена

Студија случаја 1: Прегрејани контролер

Проблем: ССР који контролише отпорнички грејач од 2 кВ у запечаћеном НЕМА 4Кс кућишту је отказао отприлике свака два месеца. ССР и расхладни елемент су били тачне величине према подацима за 40 степени отворено{4}}окружење. Режим квара је увек био термички.

Испитивање: Термопар унутар затвореног кућишта током рада открио је унутрашњу температуру околине од 65 степени. Ефикасност хладњака је драстично смањена у овом окружењу са високом{2}}температуром и стагнирајућим ваздухом. То је довело до тога да температура споја ССР-а премаши своју границу од 125 степени.

Решење: Врата од пуног панела су замењена вратима са отвором за вентилацију, а уграђен је мали вентилатор за хлађење панела ради размене ваздуха. Унутрашња температура околине је пала на стабилних 45 степени. Понављајући проблем прегоревања релеја у чврстом стању је у потпуности решен.

Студија случаја 2: Соленоидни убица

Проблем: Полупроводнички релеј од 480 ВАЦ који контролише велики индустријски електромагнетни вентил би отказао-на кратко, често у року од недељу дана од замене. До квара је обично дошло када је соленоид био без{3}}напона.

Испитивање: Осцилоскоп са сондом високог напона{0}} је повезан преко излазних терминала ССР-а. По искључењу-уочен је огроман прелазни напон од преко 1200 В. Овај индуктивни повратни удар из соленоидне завојнице је далеко премашио ССР-ов 1000Вп, уништавајући излазни полупроводник.

Решење: МОВ-мотив за тешке услове рада, посебно оцењен за системе од 480 ВАЦ, инсталиран је директно преко терминала завојнице соленоида. Ово је обезбедило локални пут за апсорпцију пролазне енергије. Као секундарна мера, инсталиран је и ССР више-од 1600Вп. Комбинација локалног потискивања и снажнијег ССР-а спречила је даље кварове.

Закључак: Изградња робусних система

Прегорео полупроводнички релеј ретко је случајни квар компоненте. То је симптом системског проблема-неусклађености између компоненте, оптерећења и оперативног окружења.

Фокусирајући се на три стуба поузданости ССР-а, можете конструисати робусне системе који трају.

Информисани избор: Изаберите прави ССР за специфично оптерећење и електрично окружење.

Пажљиво управљање топлотом: Поштујте произведену топлоту и обезбедите јасан,{0}}пут ниског отпора.

Робусна заштита струјног кола: Активно брани ССР од предвидљивих претњи прекомерне струје и пренапона.

Усвајањем овог приступа системског{0}}промишљања прелазите са реактивног отклањања кварова на проактивно пројектовање поузданости. Ово обезбеђује-дугорочно здравље, безбедност и перформансе ваше критичне опреме.
