Суштина енергетског релеја је релејни прекидач: релејни прекидач је електрични контролни уређај заснован на ниској струји, који постиже функције као што су аутоматско подешавање, сигурносна заштита и конверзија кола радном великом струјом. Језгро релејног прекидача је у томе што може изазвати унапред одређену промену корака у контролисаној променљивој у електричном излазном колу на основу промена у улазној количини. Постоји интерактивни однос између управљачког система (улазна петља) и контролисаног система (излазна петља).
1. Функција одрелеј снаге
Снажни релеј је електронски контролни уређај који се обично користи у индустријским системима са високим напоном и великом струјом. Контролишите коло електричног система преко енергетских релеја. Када струја и напон у колу достигну одређене вредности, релеј за напајање ће контролисати круг да се укључи или искључи како би осигурао нормалан рад кола. Уобичајена употреба у свакодневном животу је коришћење малих струја за контролу великих струја, играјући улогу у контроли кола.
2. Принцип рада енергетског релеја
Принцип релеја снаге или полазећи од принципа електромагнетне индукције, када коло формира затворено коло и генерише одређену количину струје, проводник је у магнетном пољу, а струја ће генерисати магнетно поље у завојници и произвести магнетна сила. Магнетна сила ће привући вретено, узрокујући затварање или отварање контаката излазног кола, чиме се постиже контрола кола.
3. Преклопна способност релеја

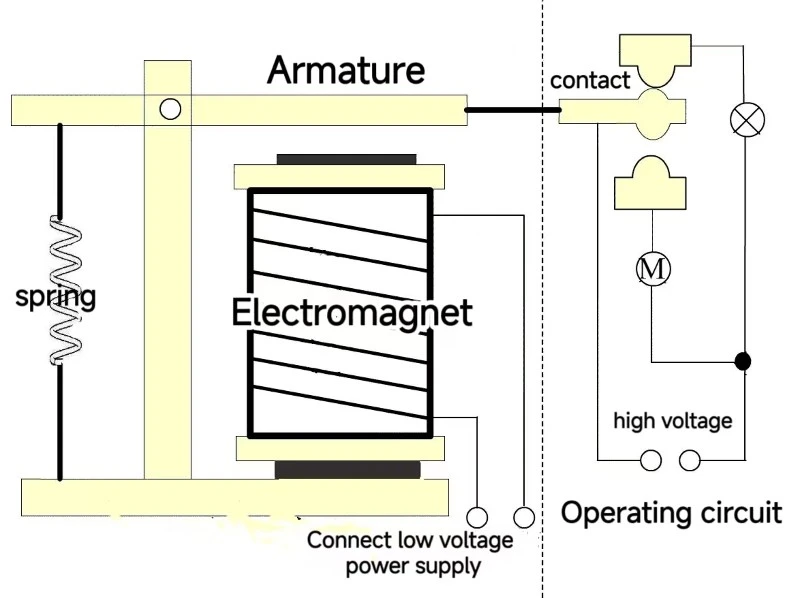

Структуру енергетског релеја углавном чине: контакти, арматура, опруга и електромагнет. Затим ћемо користити структурни дијаграм да бисмо разумели преклопну способност релеја,
Када се на релеј примени одговарајућа струја и напон, унутар завојнице се генерише магнетно поље. Магнетна сила у магнетном пољу привлачи кретање арматуре, проузрокујући спајање и раскидање контаката и постизање преклопне способности кола.
4. Класификација енергетских релеја
Прво, према обрасцу за контакт, може се поделити на нормално отворену форму, нормално затворену форму и форму конверзије.
1. Нормално отворен тип:
У одсуству проводне струје, контакти релеја су у отвореном стању.
2. Нормално затворено:
Нема проводне струје, а контакти релеја су затворени.
3. Композитни тип:
Трећи тип је сасвим посебан, има две врсте контаката: нормално отворене и нормално затворене, за које се може рећи да обухвата прве две карактеристике, односно да управљањем постиже затворено стање контаката.
Друго, према врсти оптерећења, може се поделити на ДЦ релеје и АЦ релеје.
У практичним сценаријима примене, нека кола радног окружења користе наизменичну струју, док друга користе једносмерну струју. Према тренутној ситуацији, релеји се такође деле на ДЦ релеје и АЦ релеје. Приликом пријављивања, одабир релеја који се међусобно подударају може исправно радити.
5. Главни параметри релеја снаге
1. Називни радни напон:
Напон потребан за одржавање рада релеја под одређеним условима. Ово је уједно и најдужи радни напон за релеје.
2. Називна радна струја:
Струја која омогућава релеју да ради нормално под одређеним условима.
3. Напон контактног прекидача и струја прекидача:
Контактни материјали се могу поделити на два типа: сребро и бакар. Сваки од њих има своје предности и мане. Због различитих материјала контаката, радни век и стабилност релеја су исти. Предузећа могу изабрати одговарајуће контактне материјале према специфичним потребама. Ово је једини начин да се максимизира ефикасност релеја снаге. Уопштено говорећи, сребрни контакти имају дужи век трајања и стабилнију проводљивост и хемијска својства од бакарних контаката. Напон прекидача и струја контакта су максимални напон и струја које контакт може да издржи.
4. Напон удисања и напон ослобађања:
Напон удисања се односи на струју у колу. Електромагнетно поље се генерише унутар завојнице, а напон потребан за генерисање електромагнетног поља је усисни напон релеја. Напон отпуштања је струја без струје у колу, а напон отпуштања када струја завојнице нестане унутар релеја је напон отпуштања релеја. У стварном животу, усисни напон је обично већи од напона пражњења.
6. Области примене енергетских релеја
1. Контрола индустријске аутоматизације: посебно се примењује на велике индустријске електричне системе управљања, контролу мотора и контролу производне линије.
2. Систем напајања: користи се за заштиту релеја, пребацивање напајања итд.
3. Апарати за домаћинство: Контролна кола за кућне апарате као што су клима уређаји, фрижидери итд.
4. Аутомобилска електроника: укључујући контролу мотора, контролу фарова итд.
7. Предности и мане енергетских релеја
предност:
1. Релеји снаге могу користити ниску струју за контролу велике струје када коло уђе у велику струју, побољшавајући сигурност кола.
2. Релеј има велику брзину одзива и може постићи брзо пребацивање кола. Друго, стабилност може бити добра и може одржавати дуготрајан рад.
Материјал шкољке од ПЦ материјала има добре перформансе изолације, што може спречити међусобну сметњу између различитих кола и побољшати безбедносне перформансе кола.
Недостаци:
1. Релеји могу доживети хабање контакта и смањење перформанси током дуготрајног рада, а могу се појавити и грешке које нису ручне током дуготрајне употребе. Све промене треба редовно мењати. Али избор одговарајућег материјала за контакт може смањити сличне ситуације и продужити животни век релеја за напајање. Релеји снаге произведени одКИАЊИРелеји имају одличан квалитет и дуг радни век, пружајући вам најбоље решење за релеје.
2. Друга могућност су електромагнетне сметње током рада. Утиче на перформансе релеја.
8. Мере предострожности за избор и употребу релеја снаге
1. Можете одабрати одговарајући модел и параметре на основу стварне примене на лицу места. На пример, неке од области примене песка су релативно велике, што утиче на нормалан рад производа. У овом тренутку можете одабрати поклопац за прашину да бисте ефикасно решили проблем. Постоје и неки захтеви за параметрима, било ДЦ или АЦ, и можете одабрати одговарајуће параметре.
2. Обратите пажњу на начин инсталације и услове одвођења топлоте како бисте осигурали нормалан рад релеја.
3. Током употребе, избегавајте прекорачење његових номиналних параметара да бисте продужили његов радни век.
