Када изаберете АЦ или ДЦ чврсту употребу - државни релеј, ускладите га са својим извором напајања и шта желите да контролишете. Ако ваш уређај ради на АЦ-у, користите АЦ релеј. За ДЦ уређаје одаберите ДЦ релеј. Овај избор чува ваш систем безбедан и поуздан. Солидно - државна релеја прелази много брже од механичких релеја и трајуМилиони циклуса. Не морате да бринете о сложеним детаљима - Сјетите се само да се реднии одговара вашем врсту снаге за најбоље резултате.
Кључни приказивају се
- Увек користитедесна чврста супстанца - државни релејЗа извор напајања. Користите АЦ релеје са АЦ уређајима. Користите ДЦ релеје са ДЦ уређајима. Ово чува ствари и добро раде.
- Солид - Државни релеји укључите и искључите веома брзо. Трају дуже од механичких релеја. Немају покретне делове. То их чини тишем и јачим.
- Проверите релејНапон и тренутне оценепре употребе. Погледајте и пренамп струја. Ово помаже у заустављању оштећења. Такође се осигурава да релеј може да поднесе ваш уређај.
- Користите Зеро - прелазећи наизменични релеји за отпорно оптерећења. Користите насумично скретање - на релејима за индуктивне оптерећења. За ДЦ оптерећење, заштитите релеј са диодама. Користите топлотне везе ако је струја висока.
- Прочитајте налепнице, бројеве модела и симбола релеја. Ово вам помаже да знате да ли су за АЦ или ДЦ оптерећење. Увек следите упутства за безбедност. Ово одржава ваш систем добро.

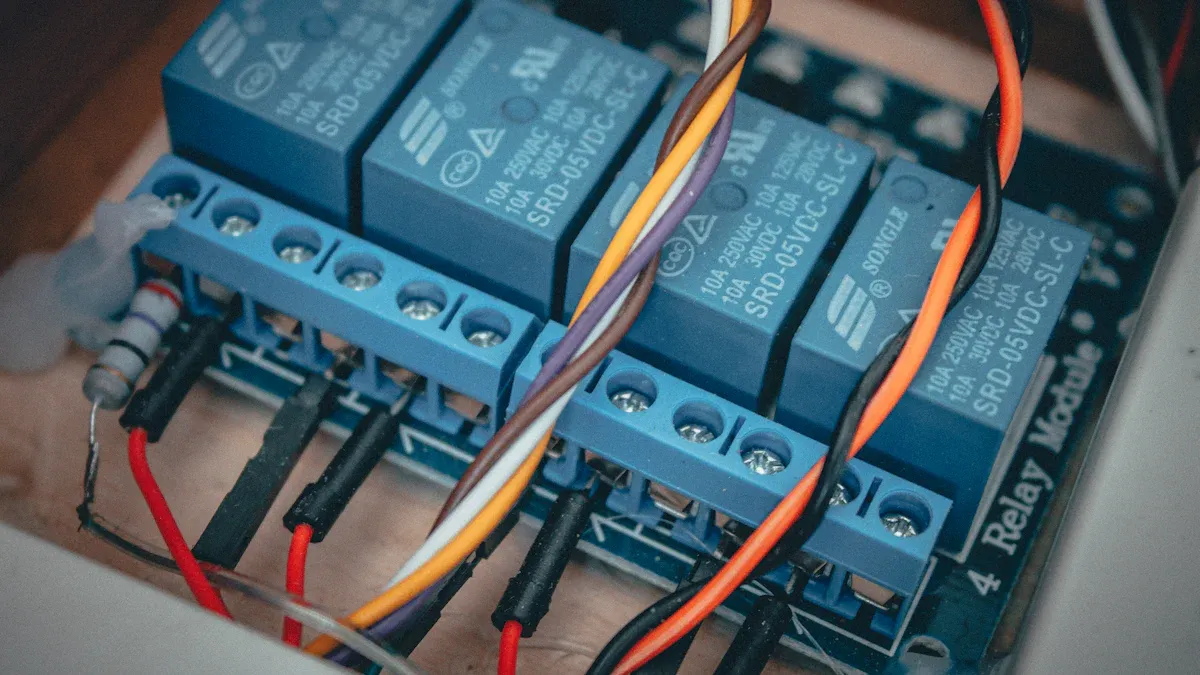

Шта јеСолид - државни релеј?
Једноставна дефиниција
A солидно - државни релеј, или ССР, је посебна врста прекидача. Користите га за укључивање или искључивање електричних уређаја без икаквих покретних делова. Уместо металних контаката, ССР користи електронске делове попут транзистора, триака или тиристора. Овај дизајн чини ССРС много брже и поузданије од старог - модних механичких релеја. ССРС можете пронаћи у многим облицима и величинама. Неки се уклапају на плоче, док други монтирају у контролне плоче.
Савет:ССРС се не исече као механички пренос јер немају покретне делове. То значи да добијате дуже - трајан и тиши прекидач.
Можете одабрати ССРС за различите послове. Неки ручни малим сигналима, док друге контролирају велике машине. На пример, ССРС саИнтегрисани топлини топлини могу да поднесу до 150 ампераструје. ПЦБ - монтирани ССРС раде са до 3 ампера и одлични су за пребацивање сигнала. Ево стола која показује неке заједничке врсте:
| ССР тип | Учитај тренутну оцену | Типична употреба |
|---|---|---|
| Интегрисани топлотни судопер | До 150 а | Контролне плоче, тешка оптерећења |
| Одвојени хладњак | До 90 а | Уграђен у уређаје |
| Укључите - у облику релеја | До 3 а | И / О за контролере, мале уређаје |
| ПЦБ - монтиран | До 3 а | Пребацивање сигнала на плочице |
Како то функционише
Када пошаљете мали контролни сигнал ССР-у, он користи светло - емитујући диоду (ЛЕД) унутра. То је ЛЕД-а блистао на сензору, који се зове фототрансистор, који затим активира пребацивање. Овај процес се назива оптичка изолација. Одржава контролну страну сигурном од високих страна -. Неки ССРС, попутМОЦ3041, Користите посебан круг који се зове нула - откривање преласка.
То значи да се релеј пребацује само када је АЦ напон близу нуле. Ово смањује електричну буку и штити ваше уређаје. ССРС може укључивати или искључити у само1-2 милисекунди, много брже од механичких релеја.
Морате да управљате топлотом ССРС-ом. Они се могу врући током употребе, тако да бисте требали задржатиМетална база испод 85 степени. Неки ССР-ови долазе са саграђеним - у хладњаку да помогну у томе. ССРС може управљати напоном до 40 В ДЦ или 28 В АЦ, у зависности од модела. То их чини корисним за много различитих електричних пројеката.
АЦ или ДЦ Солид - Државни релеј: кључне разлике
Унутрашње компоненте
Унутар АЦ или ДЦ Солид-а - државног релеја, можете пронаћи различите делове. Свака врста има посебне делове за свој посао.АЦ релеји користе триац. Овај део може да поднесе напајање наизменичном струјом која мења смер. ДЦ релеји користе МОСФЕТ-ове. Ово су транзистори који брзо и добро прелазе директну струју.Ево стола која показује како се упоређују главни делови:
| Аспект | Триац - на бази ССРС-а | МОСФЕТ - ССРС |
|---|---|---|
| Унутрашње компоненте | ТРИАЦ спојница, главни триак, отпорност, кондензатор | Полуводички транзистори (МОСФЕТ) |
| Тип оптерећења | АЦ оптерећења | ДЦ оптерећења |
| Тренутни капацитет | Обично испод 40 појачала | Користи се за веће струје и ДЦ апликације |
| Одржавање тренутног понашања | Има струју; остаје укључен до тренутних капи | Нема струје; Прецизно укључивање / искључивање контроле |
| Карактеристике пребацивања | Спорији пребацивање због дрћавања струје | Бржи пребацивање, прецизнија контрола |
Триацс раде добро за АЦ, јер се укључују и искључују са АЦ таласом. МОСФЕТ-ови су бољи за ДЦ. Не треба им тренутна да се искључи на нулу да би се искључила. То вам даје бржу и прецизнију контролу са ДЦ релејима.
Савет:Увек проверитеТренутна оценаваше чврсте супстанце - државног релеја. АЦ релеји са Триацс-ом обично се баве мање тренутним од ДЦ релеја са МОСФЕТ-има.
Принципи пребацивања
Како је АЦ или ДЦ чврст - државни релеј пребацује снагу зависи од њеног дизајна. АЦ релеји користите триацс или назад - до - задњим тиристорима. Ови делови пребацују оптерећење када наизменични напон прелази нулу.
Ово се зове нула - пребацивање унакрсног преласка. Помаже нижем електричном шум и чува ваше уређаје сефом. ДЦ релеји користе МОСФЕТ-ове или сличне транзисторе. Они се могу укључити или искључити у било које време. Ово вам даје тренутни и тачан контролу. ДЦ релеји не чекају да напон достигне нулу, тако да се пребацују много брже.Ево стола која приказује главне разлике у пребацивању:
| Аспект | АЦ Солид Стате Релаи (ССР) | ДЦ Солид Стате Релаи (ССР) |
|---|---|---|
| Пребацивање компоненти | Триацс или назад - до - задњи тиристори (Сцр) | Биполарни транзистори, МОСФЕТ-ови или ИГБТС |
| Пребацивање модова | Нула - пребацивање, насумично или врховни прекидач | Транзистор - заснован прекидачки прекидач за ДЦ оптерећење |
| Принцип пребацивања | Користи АЦ таласни облик; Прелази на нулте прелаз | Пребаците ДЦ оптерећења тренутно, без нулте прелаза |
| Прикладност апликације | Дизајниран за оптерећења | Дизајниран за ДЦ оптерећење |
| Неспојивост | Није погодно за ДЦ | Није погодно за АЦ |
Не можете да користите АЦ Солид - државни релеј да бисте пребацили ДЦ оптерећење. Триац унутар потребан је струја да падне на нулу. То се догађа само са АЦ-ом. Ако га користите са ДЦ-ом, релеј може остати и не искључити. ДЦ релеји користе МОСФЕТ-ове. Не требају им струја која ће пасти на нулу. То их чини одличним за пребацивање ДЦ оптерећења попут батерија или соларних панела.
Зашто је то важно
Бирање десне АЦ или ДЦ чврсте супстанце - државни релеј чува ваш систем безбедан. Такође помаже вашој опреми да добро функционише. Ако користите погрешан тип, могли бисте сломити своју опрему или изазвати опасност. АЦ релеји не могу пребацити ДЦ оптерећење јер се Триац неће искључити. ДЦ релеји не могу да управљају оптерећењима за наизменичну струју јер МОСФЕТ-ови нису направљени за наизменичну струју која мења смер. Када се поклапате са релејем на ваш терет, добијате:
- Поуздан пребацивање сваки пут
- Дужи живот релеја
- Сигурнији рад за вас и ваше уређаје
Напомена:Увек прочитајте налепницу и проверите спецификације пре него што купите чврсту употребу - државни релеј. Проверите да ли одговара вашем извору напајања и врсту оптерећења који желите да контролишете.
Сада знате главне разлике између АЦ или ДЦ Солид-а - државних врста релеја. Ово вам помаже да донесете добре изборе за своје пројекте и све добро функционише.
Одабир праве релеја
Одабир десне чврсте супстанце - Државни релеј за ваш пројекат помаже вам да сачувате своје уређаје сигурне и добро. Можете да следите ове кораке да бисте били најбољи избор.
Проверите извор напајања
Започните гледајући свој извор напајања. Морате знати да ли пребаците напајање АЦ или ДЦ. Овај корак је важан јер је АЦ или ДЦ чврста супстанца - државни релеј ради само са исправном врстом моћи.
- Проверите да ли је релејски називни напон утакмици или већи од напона вашег оптерећења. Ово спречава оштећења и чува ваш систем безбедан.
- ПроверитеРелаи'с Сурге Текући рејтинг. Ваш релеј треба да поднесе највећу струју у игри, ваш уређај може цртати. На пример, мотори и трансформатори могу да повуку много више струја када почну.
- Неки релеји имају различите рејтинг напона за контролну страну и на страни оптерећења. Увек проверите обе стране пре него што купите.
Савет:Ако нисте сигурни у свој извор напајања, погледајте налепницу или приручник вашег уређаја. Такође можете да питате електричара за помоћ.
Идентификујте врсту оптерећења
Затим морате знати какав уређај желите да контролишете. Различита оптерећења су потребне различите врсте релеја.
- Сазнајте да ли је ваше оптерећење отпорно (попут грејача или светла) или индуктивни (попут мотора или трансформатора).
- Израчунатипросечна струјаваше оптерећење користи. Поделите врту на напон да бисте добили овај број.
- Размислите о престанку или струји уградње. Неки уређаји, попут мотора, користе много више струја када се први пут укључе. Помножите просечну струју фактора (на пример, 6к за моторе, 10к за флуоресцентне светла, 20к за трансформаторе, 1к за грејаче и ЛЕД).
- За оптерећења за наизменичну струју изаберите релеј који је оцењен за ваш мрежни напон (попут 110-240 ВАЦ). За ДЦ оптерећење користите релеј који одговара вашем напону и тренутним потребама.
Напомена:Користећи погрешан релеј за свој тип оптерећења може проузроковати да се релеј не успе или ваш уређај престане да ради.
Ускладите релеј за пријаву
Сада можете да се ускладите са релејем у своју пријаву. Користите овокорак - до - корак водич:
- Препознајте да ли треба да пребаците напајање АЦ или ДЦ.
- Проверите максимални напон Ваш оптерећење ће користити, укључујући могуће напајање.
- Израчунајте просечну струју оптерећења.
- Одредите пренос (инрусх) струја за свој уређај.
- Изаберите релеј са оценама које испуњавају или премашује ваш напон, просечну струју и тренутне потребе за пренапони.
- За оптерећења за наизменичну струју користите нулу - прелазне релеје за отпорне оптерећења и насумично скрените - на релејима за индуктивне оптерећења.
- За ДЦ оптерећења користите заштитне диоде широм оптерећења да бисте заштитили релеј из остатке струја.
- Додајте хладњак ако ће ваш релеј покренути вруће или ако је струја висока.
- Пратите све упутства за ожичење и безбедност, укључујући употребу осигурача и исправно повезујући релеј.
Ево брзе табеле која ће вам помоћи да одлучите:
| Корак | Шта да радим |
|---|---|
| Извор напајања | АЦ или ДЦ? |
| Напон | Ускладите или премашују напон оптерећења |
| Просечна струја | Израчунајте (ВАТТАГЕ ÷ напон) |
| Пренаселити струју | Помножите просечну струју од стране фактора уређаја |
| Тип оптерећења | Отпорни или индуктивни? |
| Тип релеја | Нула - прелазак или случајног окретања - на |
| Заштита | Користите диоде за ДЦ, хлачене везе за високу струју |
| Безбедност | Користите осигураче и следите упутства за ожичење |
⚡ Увек двоструко - проверите спецификације релеја пре него што купите.Проверите да ли релеј одговара вашем извору напајања, врсту оптерећења и тренутне потребе. Овај корак вам помаже да избегавате скупе грешке и чува систем безбедности.
Можете да користите ове кораке за било који АЦ или ДЦ чврст производ - Државни релејни пројекат. Пажљиви избор даје вам поуздане перформансе и дуго- трајна опрема.
Уобичајена употреба
АЦ релејне апликације
АЦ Солид - Државни релејикористе се за контролу великих АЦ уређаја. Ви их видите унутраФабрике, осветљење и ХВАЦ системи. Ови релеји помажу машинама да се укључе и искључује брзо. Многе зграде користе АЦ ССРС за светла и грејање или хлађење. Они помажу уштедјети енергију и чине да раде паметне контроле.
АЦ ССРС може тихо поднијети велике оптерећење и пребацити се. То их чини одличним за фабрике и велике канцеларије.
Ево стола са неким употребом АЦ релеја:
| Подручје примене | Пример уређаја |
|---|---|
| Производња | Транспортне моторе, грејачи |
| Осветљење | Стреет Светла, ЛЕД ГРАЂЕВИНЕ |
| ХВАЦ | Клима уређаји, пећи |
| Индустријска аутоматизација | Пумпе, фанови |
ДЦ релејне апликације
ДЦ Солид - Државни релејиналазе се у новој технологији. Они су важни у соличкој снази, батеријама и пуњећим станицама. Више људи користи ДЦ ССРС као што чиста енергија расте. Такође их налазите у аутомобилима и телефонским кулама. ДЦ ССРС пребацује снагу брзо и сигурно.
- Соларни панели користе ДЦ ССРС да бисте повезали батерије.
- Електрични аутомобили користе ДЦ ССРС за пуњење и моћ.
- Телецом Товерс користе ДЦ ССРС за резервне батерије.
ДЦ ССРС помажу чистим енергији и паметним аутомобилима расту.
Прави - светски примери
Можете користити АЦ или ДЦ чврсту употребу - државни релеј код куће или на послу. На пример, можете да контролишете грејач или лампу са АЦ ССР-ом. Ако имате соларне плоче, ДЦ ССР управља батеријом. УФабрике, АЦ ССРС контролни мотори и ДЦ ССРС помажу роботима. Фабрике користе ове релеје да уштеде енергију и држе да машине добро раде. Кућни апарати попут машина за прање веша и пећи користе ССРС да траје дуже и боље раде.
Бирање правог релеја чува ваше уређаје сигурне и поуздане.
Препознавање АЦ или ДЦ чврсте материје - државне релеје
Етикете и ознаке
Често можете да кажете да лисолидно - државни релејје за АЦ или ДЦ гледајући на своје ознаке и ознаке. Произвођачи штампају важне информације право на случају релеја. Потражите речи попут "АЦ оптерећења" или "ДЦ оптерећење". Такође можете видети опсеге напона, као што су "улаз: 3-32В ДЦ, излаз: 24-380В АЦ." Ово вам говори о контроли и типовима оптерећења. Неки релеји користе симболе.
Синовски таласни симбол значи АЦ. Равна линија са испрекиданим линијама испод то значи ДЦ. Такође можете пронаћи максималну тренутну и напонске рејтинге. Увек их проверите пре него што користите релеј.
Савет:Ако видите и АЦ и ДЦ оцене, релеј може да ради и за обоје, али то је ретко. Већина релеја је направљена само за једну типу.
Бројеви модела
Бројеви модела дају вам више трагова. Много марки користе слова и бројеве како би приказали врсту релеја. На пример, "ССР - 25ДА" значи солидну државну релеј (ССР) са оценом од 25 АМП-а. На крају "ДА" често значи контролу ДЦ и оптерећење. "ДД" значи контролу ДЦ-а и ДЦ оптерећење. "АА" значи исправку и оптерећење наизменичне струје. Ево брзе табеле која ће вам помоћи:
| Који се завршава моделом | Контролни тип | Тип оптерећења |
|---|---|---|
| Да | ДЦ | Наизменично |
| Дд | ДЦ | ДЦ |
| Аа | Наизменично | Наизменично |
УвекПроверите листу податакаили приручник за ваш релеј. Произвођачи понекад користе различите кодове.
Брзи савети
Можете да користите једноставну контролну листу да бисте идентификовали релеј:
- Проверите структуру релеја: појединачни канал или дуални канал.
- Потражите белешке о поузданости, попут колико често планирате да користите релеј.
- Погледајте да ли релеј нуди дијагностику, попут лампица или тестних тастера.
- Пронађите оцјену дијагностичке покривености (ДЦ). Већи проценат значи бољу откривање грешака.
- Потражите стандарде попут ИСО 13849 или нивои сигурности (ПЛ, Сил) ако је ваш пројекат потребна додатна сигурност.
🛠️ Брзи савет:Ако ваш релеј има тест дугме или лампицу индикатора, можете да проверите да ли ради пре него што га инсталирате. Неки безбедносни релеји користе спољни надзор уређаја (ЕДМ) да би се достиглиДо 99% детекције грешке. Ово помаже да ваш систем буде безбедан.
Читањем налепница, проверавање бројева модела и коришћењем ових савета можете брзо да идентификујете праву чврсту употребу - државни релеј за свој пројекат.
Укуцавање десне АЦ или ДЦ Солид - државног релеја је лако ако знате свој извор напајања и шта желите да контролишете. Када одаберете релеј који одговара вашим потребама, то јеБрзо се пребацује, ради тихо и траје дуго времена.
Ово такође помаже престани да проблемима као да постану превише врући или пробијају вашу опрему. У овом водичу користите савет да бисте помогли да изаберете прави релеј. Прави релеј чува ваш систем безбедан и радећи добро. Ако имате било каквих питања или желите да делите своју причу, можете оставити коментар испод!
Постављана питања
Можете ли да користите АЦ Солид - државни релеј за ДЦ оптерећење?
Не, не можете користити АЦ Солид - државни релеј за ДЦ оптерећење. Релеј се неће искључити јер је Триац унутра потребан струја да достигне нулу, што се дешава само са наизменичном напајањем.
Како знате да ли је релеј за АЦ или ДЦ?
Можете да проверите налепницу или број модела на релеју. Потражите речи попут "АЦ оптерећења" или "ДЦ оптерећење". Такође можете видети симболе: синусни талас за наизменичну употребу или равне линије за ДЦ.
Шта се догађа ако користите погрешан тип релеја?
Ако користите погрешан релеј, ваш уређај можда неће радити или се може оштетити. На пример, АЦ релеј на ДЦ моћи може остати заглављен. УвекУспоредите релејуна ваш извор напајања.
Да ли је солидно - државна релеја потребна хладњача?
Многима чврсте супстанце - државне релеје требају хладњак, посебно за велике струје. ТхеХеатсинк помаже да задржитеРелеј је хладан и спречава прегревање. Увек проверите упутства релеја за расхладне потребе.
